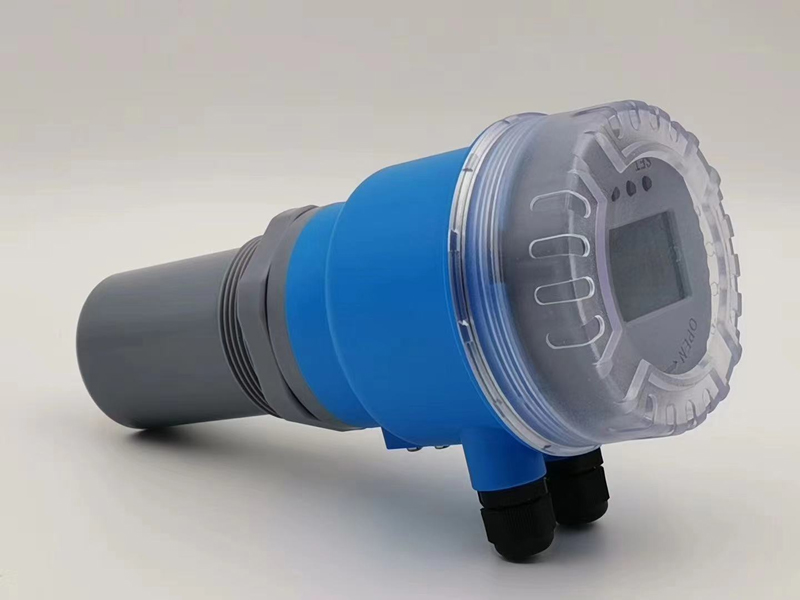

一体式超声波液位计

　　本仪表具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
　　本仪表可通过4～20mA或RS485（Modbus协议或其他定制协议）连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

电路设计从电源部分起就选用高质量的电源模块，关键元器件选择进口高稳定可靠的器件。
专业的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
我公司拥有的声波智能技术，使仪表的精度大大提高，液位精度达到0.3％，能够大大降低各种干扰波。
本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。
仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
仪表的所有输入、输出线均具有防雷、防短路的保护功能。

测量范围：0～15m（根据实测量程选定）
盲    区：0.35m～0.6m
测距精度：0.5%（标准条件）
测距分辨率：1mm
压    力：4个大气压以下
仪表显示：自带LCD显示液位或空间距离
模拟输出：4～20mA
数字输出：RS485、Modbus协议或定制协议
供电电压：DC24V/AC220V，防雷装置内置
环境温度：-20℃～60℃
防护等级：IP65

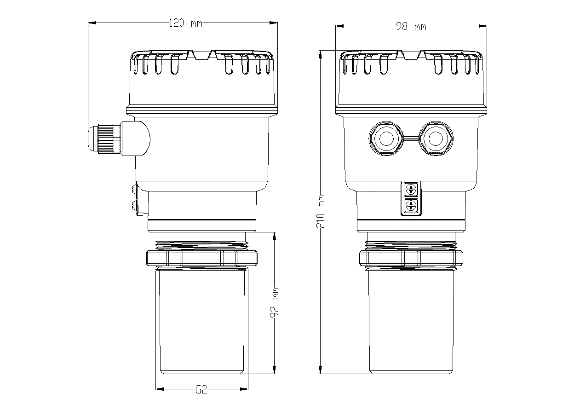

1.一体式超声波液位计仪表外形尺寸:
2.仪表安装原则：
A.换能器发射面到最低液位的距离，应小于选购仪表的量程。
B.换能器发射面到最高液位的距离，应大于选购仪表的盲区。
C.换能器的发射面应该与液体表面保持平行。
D.换能器的安装位置应尽量避开正下方进、出液口等液面有剧烈波动的位置。
E.若池壁或罐壁不光滑，仪表需离开池壁或罐壁 0.5m 以上。
F.若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。
3.安装注意事项
A.仪表外壳需与大地可靠相连。
B.电线、电缆保护管，要注意防止积水过多。
C.仪表虽然自身带有防雷器件，但在多雷地区使用时，在仪表的进出线端另外安装专用的防雷装置。
D.仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出或低于仪表正常使用环境温度时，需对本仪表加设防高、低温装置，防止仪表提前老化，影响正常使用。
