水质自动监测站

应用背景
  我国部分地方存在非法排污、设障、捕捞、养殖、采砂、采矿、围垦、侵占水域岸线等现象没有得到有效治理。各地需要完善河湖日常监管巡查制度,对重点河湖、水域岸线进行动态监控,对涉河湖违法违规行为做到早发现早制止早处理。
  2016年12月13日,中国水利部、环境保护部、发展改革委、财政部、国土资源部、住建部、交通运输部、农业部、卫计委、林业局等十部委在北京召开视频会议,部署全面推行河长制各项工作,确保实现到2018年年底前全面建立河长制的目标任务。强化落实“河长制”,从突击式治水向制度化治水转变。加强后续监管,完善考核机制;加快建章立制,促进“河长制”体系化;狠抓截污纳管,强化源头治理,
堵疏结合,标本兼治。
  全面推行河长制是落实绿色发展理念、推进生态文明建设的内在要求,是解决中国复杂水问题、维护河湖健康生命的有效举措,是完善水治理体系、保障国家水安全的制度创新。


产品概述
  水质自动监测装置是以在线分析仪表为主体的,运用仪表分析技术、控制技术、计算机技术、环境水质监测技术等多学科现代技术,组成了一个从取水、过滤处理、样品分配、在线监测到数据处理及传输,实现水质在线自动监测分析的装置。


类型定制
  根据各地断面现场建设条件、气候特点、项目建设预算、监测点地理因素的限制等,可根据实际需求定制适合的水质自动监测站,有以下几种类型可供选择:

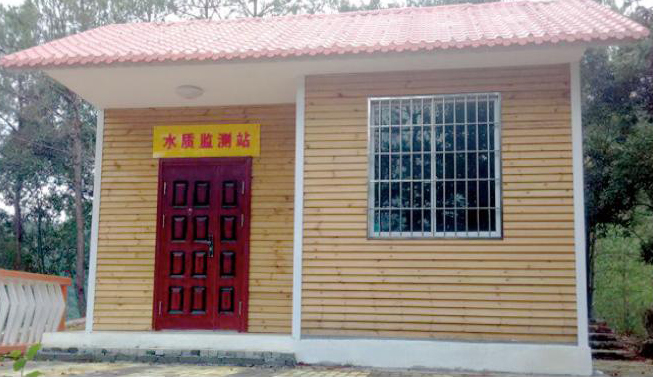

1、固定式水质监测站

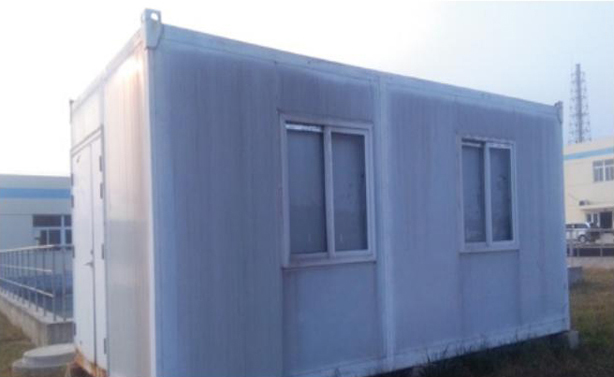

2、集装箱式水质监测站

  现场需吊装安装,占地约12平方。

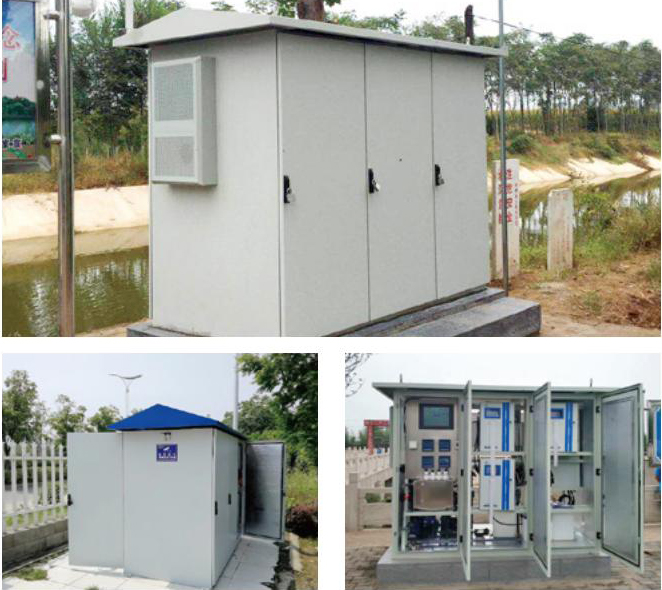

3、柜体式水质监测站

  现场需吊装安装,占地约3.5平方。

4、可移动微型水质监测站

  现场可叉车安装,占地约1平方。

5、浮标式水质监测站

  一体化设计,浮标直径1.2—3米(可定制)。


系统组成

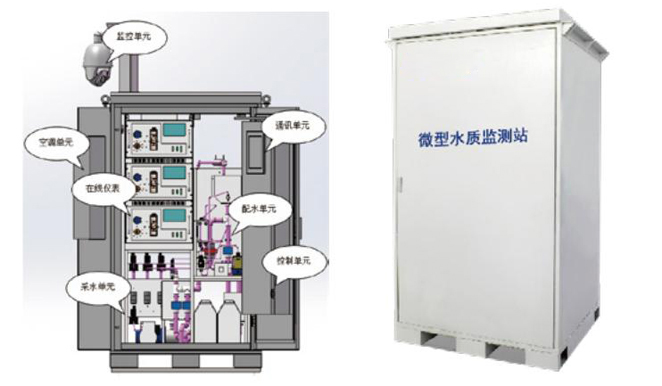

  水质自动监测站包括集成机柜、采配水单元、预处理单元、监测单元、控制单元、数据通讯单元、辅助单元、环境监控智能管理平台。

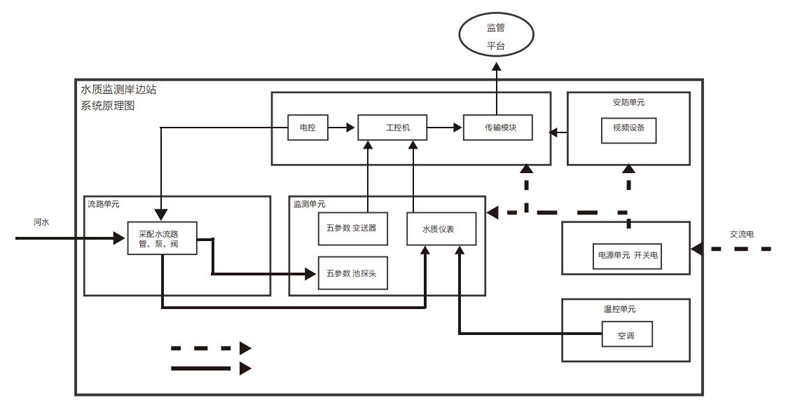

水质自动监测系统组成图

系统组成
系统特点
集成机柜
  采用冷轧钢外壳,内部模块化设计,为系统内部单元提供安全的运行环境,同时不会对无线通讯造成屏蔽。机壳内壁含有保温层,可使工作环境温度相对稳定。
采配水单元
预处理单元
  采水单元包括水泵、浮球安装支架、采水管路,能随水位变化,把样本水体定时采集到流通池供检测单元作水质分析。水站可将水样多级预处理、分级配水及系统反冲洗三部分。
监测单元
  可根据需求选择监测项目,可集成的监测项目如下:常规五参数(pH、溶解氧、温度、电导率、浊度)、氨氮、COD/高锰酸盐指数、总磷、总氮等。
控制单元
  控制单元控制采水、配水单元及各监测传感器的工作,实现超标数据和系统状态异常等诊断、报警和处理。
数据通讯单元
  包括数据采集、处理、传输与通讯,兼容有线和无线传输方式,数据采集器与中心站的通讯通过 GPRS/CDMA/3G/4G 完成,同时支持一点多传,预留数据输出接口。
辅助单元
  温度控制、电源保护、防雷保护、门禁系统、视频监控系统等。
环境监控
智能管理平台
  平台可实现包括实时数据查看、水质评价、统计分析、生成报表、地图展示、信息发布、权限管理、数据质控等功能,并提供各种可视化效果,使用简单方便,稳定可靠,安全性能好,并具有较强的兼容性和扩展性,支持云服务,信息可通过安装在手机上的APP软件实时监测数据。


监测单元

系统检测单元是指水质监测在线仪表,常规配置为三个参数的水质在线仪表(COD,氨氮,总磷)和常规五参数(温度,浊度,电导率,溶解氧,PH值)的监测,即可满足常规八参数测量需求,亦可根据需要配置叶绿素、蓝绿藻、高锰酸盐指数、总氮、重金属等参数在线仪表。

在线监测仪表的测量原理符合国家标准分析方法、中国环保行业分析方法及等同其他国家的标准分析方法;
在线仪表分析方法成熟、性能稳定、经济合理、运行费用低、维护工作量小、废液排放少且基本没有污染物;
在线仪表分析单元采用模块化设计,统一尺寸,美观大方。分析单元为小型集成系统,配合进口注射泵的高精度抽排液,保证测量结果的准确性;
在线仪表分析单元的接口一致,使得模块的位置可变动,当模块故障无法现场修复时,可快速接入新的模块,提升故障响应速度;
在线仪表预留模块的水电路在出厂时进行配置,当需要扩展参数时,可直接将测量模块接入,并在操作软件上进行设置,即可开启新参数的测量;
在线仪表具备基本参数贮存,断电、断水自动保护以及来电、来水自动恢复功能;
在线仪表具备仪器故障信息自动报警、异常信息自动报警及试剂液位自动报警功能;
在线仪表具备定期自动清洗、定期自动校准功能,故障报警等功能;
在线仪表可远程设置校准频率进行标液回测,保证数据可靠性;
在线仪表各分析单元的试剂布放在模块内部,试剂管路标识清晰,避免不同模块的试剂交叉或错接,减少试剂管路乱窜,整洁高效;
在线仪表自带废液回收装置,防止造成二次污染。
