8路模拟量，对应物理口1-8路。未配置仪表时，显示未配置字用。配置仪表后显示监测因子名称。
配置模拟量
第一，点击模拟量通道，进入通道配置。
第二，选择协议，选择要接入的仪表。
第三，设置采集参数和监测因子参数。
设置采集参数，点仪表协议详情按钮，设置采集间隔、失败次数、采集超时等参数，设置完毕点保存按钮保存设置；
设置监测因子参数，点查看按钮，打开因子详情表格。设置量程上、下限、单位等参数，设置完毕点保存按钮保存设置。
第四，点击保存，完成模拟量通道配置。
第五，返回首页查看实时数据，检查显示值是否与仪表一致。

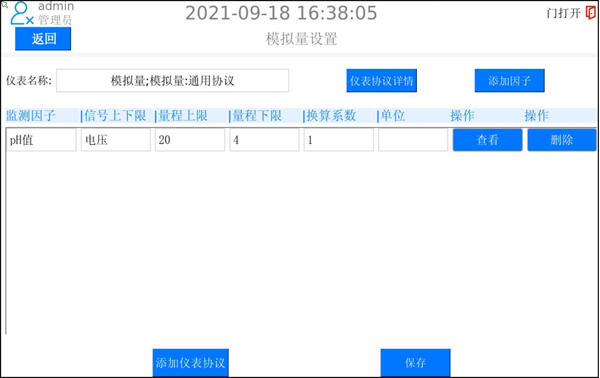

选择PH监测仪协议；
选择PH值通用协议模拟量；
修改采集参数，点击仪表协议详情，采集间隔5，失败次数3，采集超时5，保存。
修改监测因子参数，点击查看，换算系数1，取值延时0，小数位数3，输入最大值5000，输入最小值1000(表示0-5V电压信号，如果接入电流信号，只需拨码，电压信号自动转成4-20mA的电流信号)，保存。
首页显示PH当前值。
删除模拟量配置
第一，返回模拟量列表。
第二，点关闭按钮，完成模拟量通道删除。
串行口设置
串行口设置包括8路RS232口、3路RS485口。
RS232配置仪表
添加串口仪表：
第一，点击232通道，进入通道配置。
第二，选择协议，选择要接入的设备。
第三，设置采集参数和监测因子。
设置采集参数，点仪表协议详情按钮，设置采集间隔、失败次数、采集超时、波特率、数据位等参数，设置完毕点保存按钮保存设置；
设置监测因子，点查看按钮，打开因子详情表格。设置单位、换算系数、取值延时等参数，设置完毕点保存按钮保存设置。
第四，点击保存，完成232通道配置。
第五，返回首页查看实时数据，检查显示值是否与仪表一致。进入仪表参数显示值是否与仪表一致。

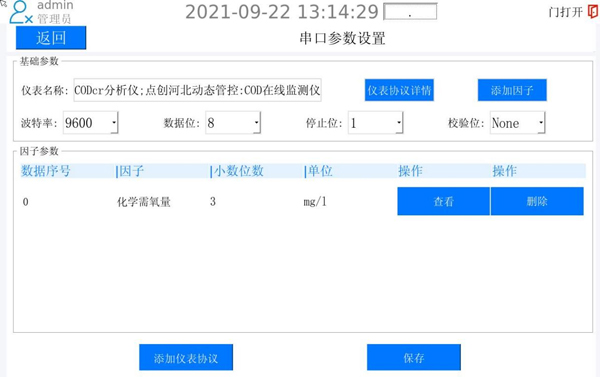

例：CODcr分析仪1、选择“CODcr分析仪”；
2、选择“点创河北新动态管控 COD在线监测仪协议”；
3、修改采集参数，点击仪表协议详情，采集间隔5，失败次数3，采集超时10，波特率9600，数据位8，停止位1，校验位N，保存。
4、修改监测因子参数，点击查看，换算系数1，取值延时0，小数位数3，保存。
5、保存通道，首页显示COD值，仪表参数显示值。
删除串口仪表：
第一，返回232列表。
第二，点关闭按钮，完成232通道删除。
RS485
3路485，每路可最多添加8个下端设备。设置操作同RS232。
网络设备设置
网络设备是Tcp通讯设备。如门禁。
配置网络设备(门禁)
第一，点击网络设备通道，进入通道配置。
第二，选择协议，选择要接入的设备。
第三，设置通讯参数。
设置通讯参数，点输入框，分别设置门禁IP，端口，用户名，密码。
第四，点击保存，完成通道配置。
第五，重新进入该通道，点测试按钮，语音”门已打开”表示设置成功。
例：海康门禁
1、选择门禁设备；
2、选择海康门禁设备协议；
3、修改通讯参数，IP 192.168.1.218，端口 80，用户名 admin，密码 hhtc1234；
4、保存。
5、点测试按钮， 语音”门已打开”表示设置成功。（如果输入用户名密码与门禁的不一致会校验失败，需要30分钟后重试。)
上传平台设置
上传通讯包括网络上传(tcp通讯)和串口上传(modbus通讯)。
网络上传
网络上传支持配置8个通道。
配置网络上传通道
第一，点击网络上传通道，进入通道配置。
第二，设置上传参数，点击上传设置详情。
设置上传参数，修改平台IP、平台端口、上传协议、MN号、平台密码、上传间隔、心跳间隔，保存修改。
第三，点击保存，完成通道配置。

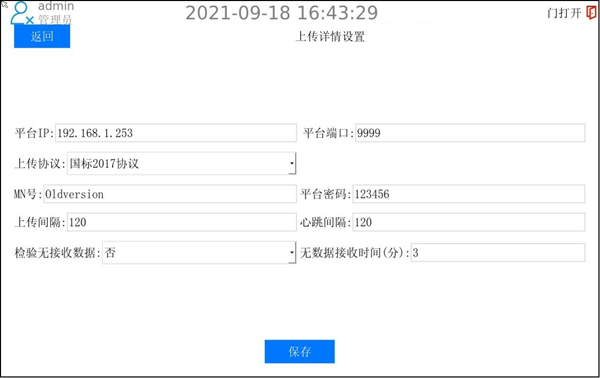

1、点击上传设置详情按钮。
2、设置平台IP 192.168.1.253、平台端口 9999 (平台服务器用本地tcp调试工具软件模拟)、上传协议 国标2017协议、MN号 TestMN123、平台密码 123456、上传间隔 0、心跳间隔 120，保存修改。
3、保存，完成通道配置。
4、修改电脑ip为192.168.1.253，打开tcp调试工具，启用tcp服务端端口设置为9999，看是否能接收到数采仪上传报文。
删除平台通道
第一，返回上传平台列表
第二，点关闭按钮，完成通道删除。
串口上传
配置串口上传通道(发送至平台)
第一，点击串口上传通道，进入通道配置。
第二，点击上传设置详情按钮，设置上传参数。
设置上传参数，修改波特率、数据位、停止位、校验位、上传协议、MN号、平台密码、上传间隔、心跳间隔，保存修改。
第三，点击保存，完成通道配置。

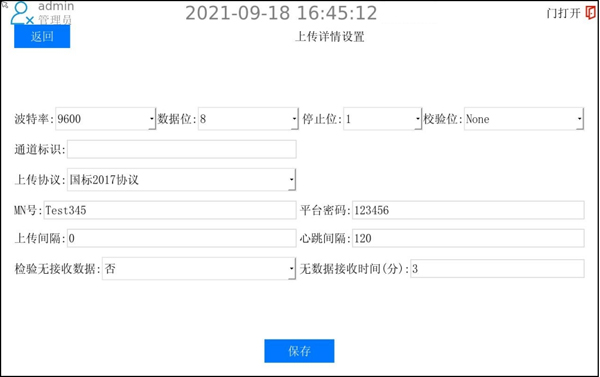

1、点击上传设置详情按钮。
2、设置波特率9600、数据位8、停止位1、校验位 N、上传协议 国标2017协议、MN号 TestMN456、平台密码 123456、上传间隔 0、心跳间隔 120，保存修改。
3、保存，完成通道配置。
4、打开串口调试工具，选择串口，设置相同的波特率、数据位、停止位、校验位，看是否能接收到数采仪上传报文。

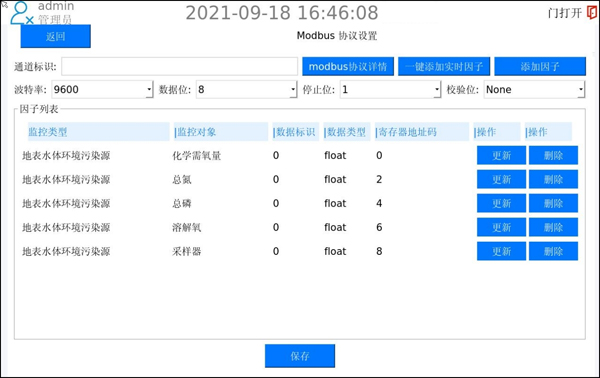

配置串口上传通道(发送至设备)
第一，点击串口上传通道，进入通道配置。
第二，协议选择”modbus协议”。
第三，点击上传设置详情按钮，设置上传参数。设置上传参数，点击”一键添加实时因子”按钮，设置波特率、数据位、停止位、校验位。
第四，点击保存，完成通道配置。
1、选择modbus协议。
2、点击”一键添加实时数据”按钮。
3、这里使用tcp调试工具仿真平台服务，设置波特率9600、数据位8、停止位1、校验位 N、上传协议 国标2017协议、MN号 TestMN456、平台密码 123456、上传间隔 0、心跳间隔 120，保存修改。
4、保存，完成通道配置。
5、打开ModScan调试工具，选择串口，设置相同的波特率、数据位、停止位、校验位等参数，看是否能接收到数采仪上传实时数据。

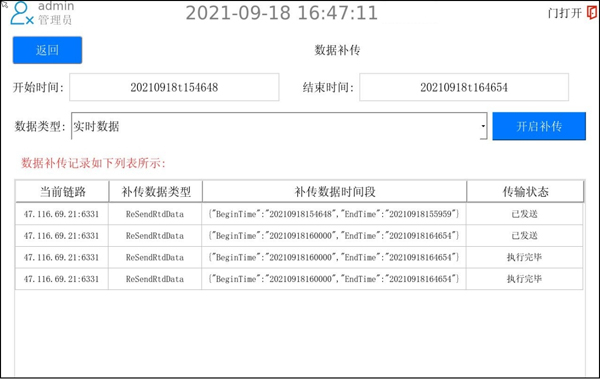

数据补传
自动补传：在非物理断开(网线断开)的网络重连能对数据自动补传。
手动补传：输入开始时间、结束时间和数据类型，点确认按钮进行数据补传。
烟气环境需要配置，用于烟气污染物的折算。参数根据现场环境设置。

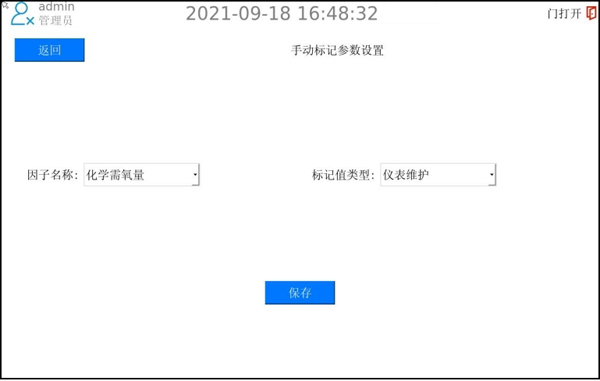

手动标记
监测设备能够主动发送带有状态的报文给数采仪，数采仪携带设备状态的数据报文上传至平台。数采仪也可以主动修改监测设备工作状态。
1、因子名称选择化学需氧量。
2、标记值类型选择设备停运。
3、首页设备状态显示停运。
